新聞中心
聯系我們
手 機：19279864570
郵 箱：40045692@qq.com
Q Q：40045692
地 址：上海市奉賢區南橋鎮國順路936號5幢
塑料萬能王之一，ABS的自述
ABS是塑料材料里的萬能王之一，它之所以被廣泛使用，是因為它堅硬，還可以被處理成五顏六色而有光澤。今天，我們就來好好了解ABS。
中文名：ABS塑料
英文名稱：AcrylonitrileButadieneStyrene
專業名稱：丙烯腈-丁二烯-苯乙烯共聚物
ABS的自述：
“我”在化學組成上由丙烯腈A、丁二烯B和苯乙烯S三種單體共聚而成的聚合物，簡稱ABS。每種單體都具有不同特性，從形態上看，ABS是非結晶性材料。這就決定了“我”具有耐低溫性、抗沖擊性，外觀特性，低蠕變性，優異的尺寸穩定性及易加工性等多種特性。且表面硬度高、耐化學性好，同時通過改變上述三種組分的比例，可改變“我”的各種性能，故“我”作為工程塑料的一員具有廣泛用途。合成的ABS有中沖擊型、高沖擊型、超高沖擊型及耐熱型四類。

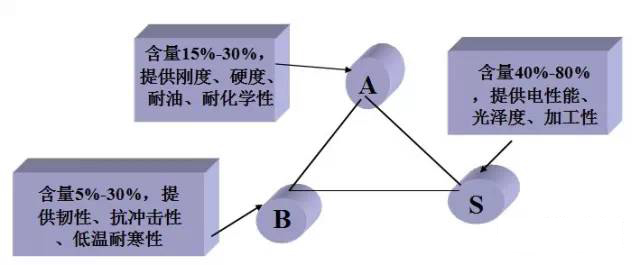

隨著三種成分比例的調整，樹脂的物理性能會有一定的變化：1,3-丁二烯為能為“我”提供低溫延展性和抗沖擊性，但是過多的丁二烯會降低樹脂的硬度、光澤及流動性;丙烯腈為“我”提供硬度、耐熱性、耐酸堿鹽等化學腐蝕的性質;苯乙烯能為“我”提供硬度、加工的流動性及產品表面的光潔度。
ABS基本性質

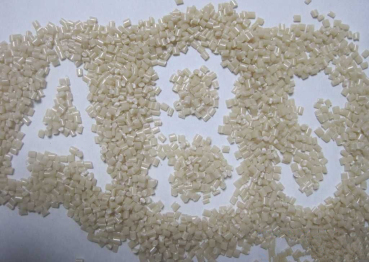

ABS的原料為淺**或乳白色的粒料，有一定的韌性，密度約為1.04~1.06g/cm3。它抗酸、堿、鹽的腐蝕能力比較強，也可在一定程度上耐受有機溶劑溶解。
ABS樹脂可以在-25℃~60℃的環境下表現正常，而且有很好的成型性，加工出的產品表面光潔，易于染色和電鍍。因此它可以被用于家電外殼、玩具等日常用品。常見的樂高積木就是ABS制品。
ABS樹脂可與多種樹脂配混成共混物，如PC/ABS、ABS/PVC、PA/ABS、PBT/ABS等，產生新性能和新的應用領域，如：將ABS樹脂和PMMA混合，可制造出透明ABS樹脂。
ABS的性能
01、一般性能
ABS的外觀為不透明呈象牙色的粒料，無毒、無味、吸水率低其制品可著成各種顏色，并具有90%的高光澤度。ABS的相對密度為1.05，ABS同其它材料的結合性好，易于表面印刷、涂層和鍍層處理。ABS的氧指數為18.2，屬易燃聚合物，火焰呈黃色，有黑煙，燒焦但不滴落，并發出特殊的肉桂味。
ABS是一種綜合性能十分良好的樹脂，在比較寬廣的溫度范圍內具有較高的沖擊強度和表面硬度，熱變形溫度比PA、PVC高，尺寸穩定性好，收縮率在0.4%～0.8%范圍內，若經玻纖增強后可以減少到0.2%～0.4%，而且絕少出現塑后收縮。其臨界表面張力為34—38mN/cm。
ABS熔體的流動性比PVC和PC好，但比PE、PA及PS差，與POM和HIPS類似。ABS的流動特性屬非牛頓流體，其熔體粘度與加工溫度和剪切速率都有關系，但對剪切速率更為敏感。
02、力學性能
ABS有優良的力學性能，其沖擊強度極好，可以在極低的溫度下使用。即使ABS制品被破壞，也只能是拉伸破壞而不會是沖擊破壞。ABS的耐磨性能優良，尺寸穩定性好，又具有耐油性，可用于中等載荷和轉速下的軸承。ABS的蠕變性比PSF及PC大，但比PA和POM小。ABS的彎曲強度和壓縮強度屬塑料中較差的。ABS的力學性能受溫度的影響較大。
03、熱學性能
ABS屬于無定形聚合物，無明顯熔點;熔體粘度較高，流動性差，耐候性較差，紫外線可使變色;熱變形溫度為70—107℃(85左右)，制品經退火處理后還可提高10℃左右。對溫度，剪切速率都比較敏感;ABS在-40℃時仍能表現出一定的韌性，可在-40℃到85℃的溫度范圍內長期使用。熱分解溫度270以上。
04、電學性能
ABS的電絕緣性較好，并且幾乎不受溫度、濕度和頻率的影響，可在大多數環境下使用。
05、環境性能
ABS不受水、無機鹽、堿醇類和烴類溶劑及多種酸的影響，但可溶于酮類、醛類及氯代烴，受冰乙酸、植物油等侵蝕會產生應力開裂。ABS的耐候性差，在紫外線的作用下易產生降解，置于戶外半年后，沖擊強度下降一半。
ABS的應用

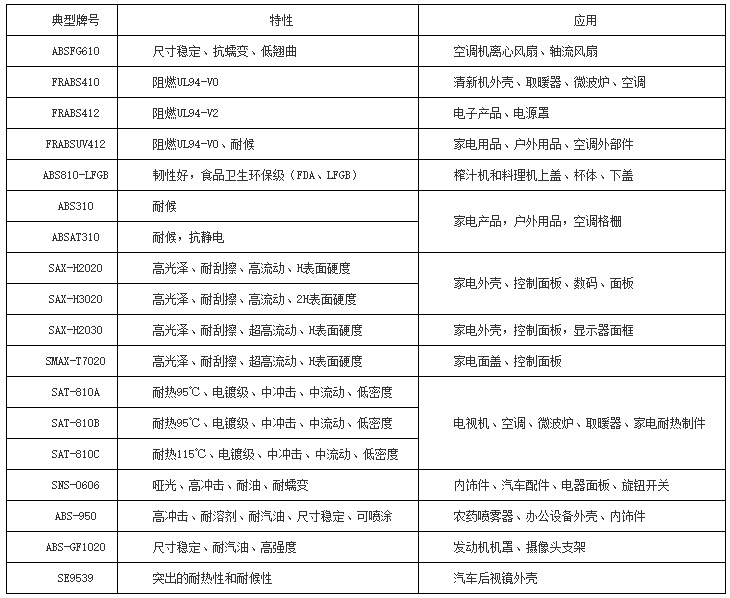

ABS擁有如此綜合性能(抗沖性、高剛性、耐油性、耐低溫性、耐化學腐蝕性和電氣性能以及加工的便易性、價格的低廉性)，必然是這個世界不可或缺的組分，所以在電子電器、儀器儀表、汽車、建筑工業等領域無所不在。
