新聞中心
聯系我們
手 機：19279864570
郵 箱：40045692@qq.com
Q Q：40045692
地 址：上海市奉賢區南橋鎮國順路936號5幢
聚對苯二甲酸丁二醇酯（PBT）的介紹
PBT最早是德國科學家P.Schlack于1942年研制而成，之后美國Celanese公司（現為Ticona）進行工業開發，并以Celanex商品名上市，于1970年以30%玻璃纖維增強塑料投放市場，商品名為X-917，后改為CELANEX。1971年Eastman公司推出了有玻璃纖增強璉和不增強的產品，商品名Tenite(PTMT）；同年GE公司也開發出同類產品，有不增強、增強和自熄性的三個品種。隨后世界知名廠商德國BASF、Bayer、美國GE、Ticona，日本Toray、三菱化學，臺灣新光合纖、長春人造樹脂、南亞塑料等公司先后投入生產行列，全球生產廠商共計三十余家。
一、聚對苯二甲酸丁二醇酯（PBT）的概述

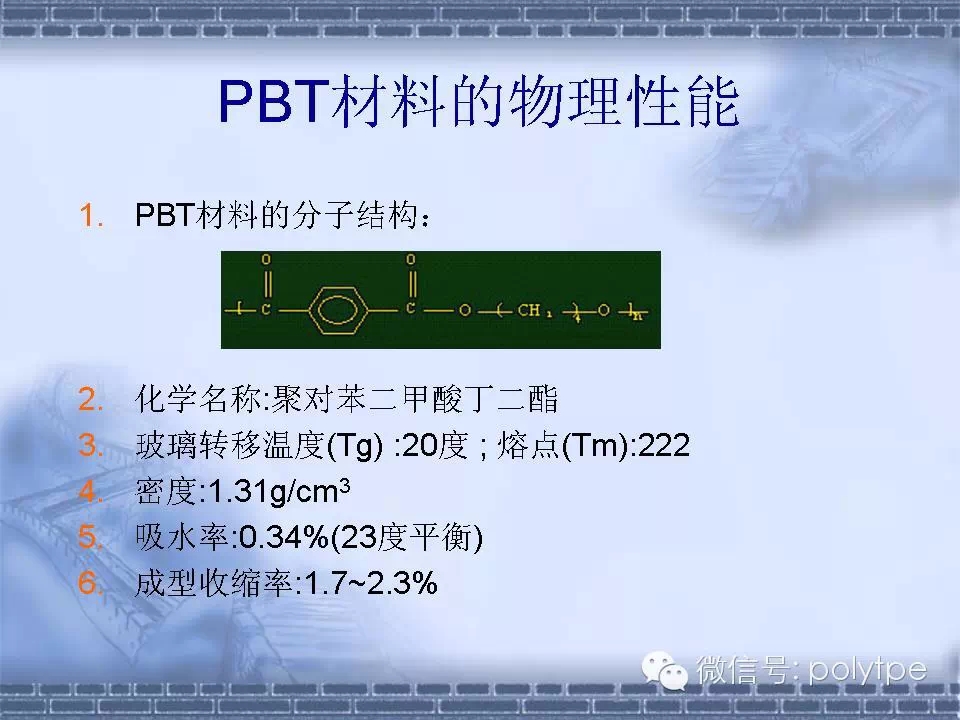

聚對苯二甲酸丁二醇酯（Polybutylene terephthalate），又名聚對苯二甲酸四次甲基酯。簡稱PBT。它是對苯二甲酸與1,4-丁二醇的縮聚物。PBT和PET一起被稱為熱塑性聚酯。

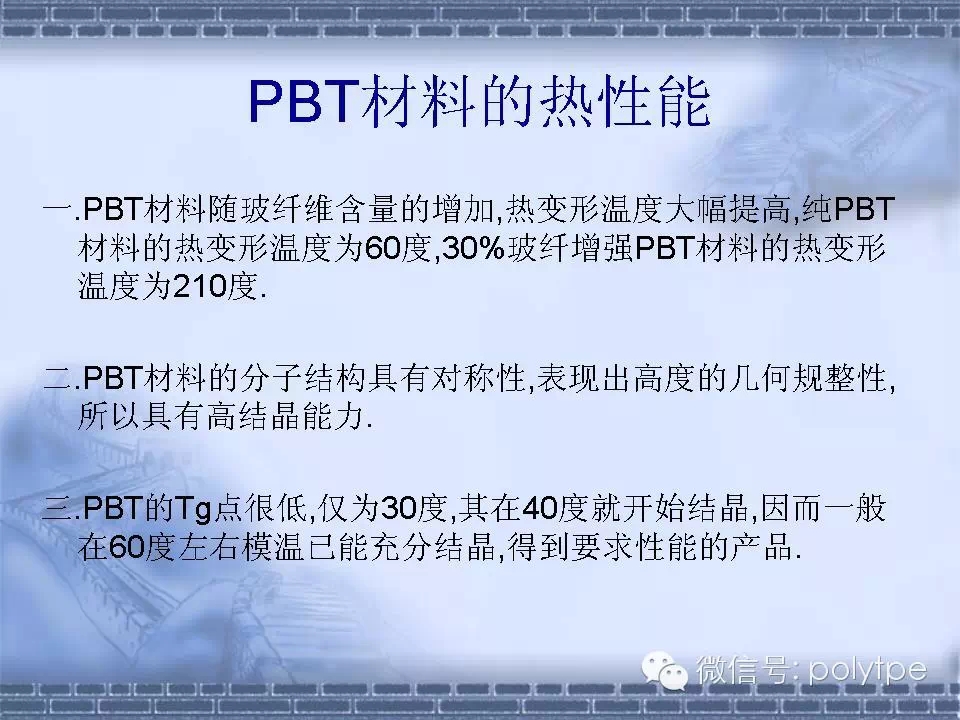

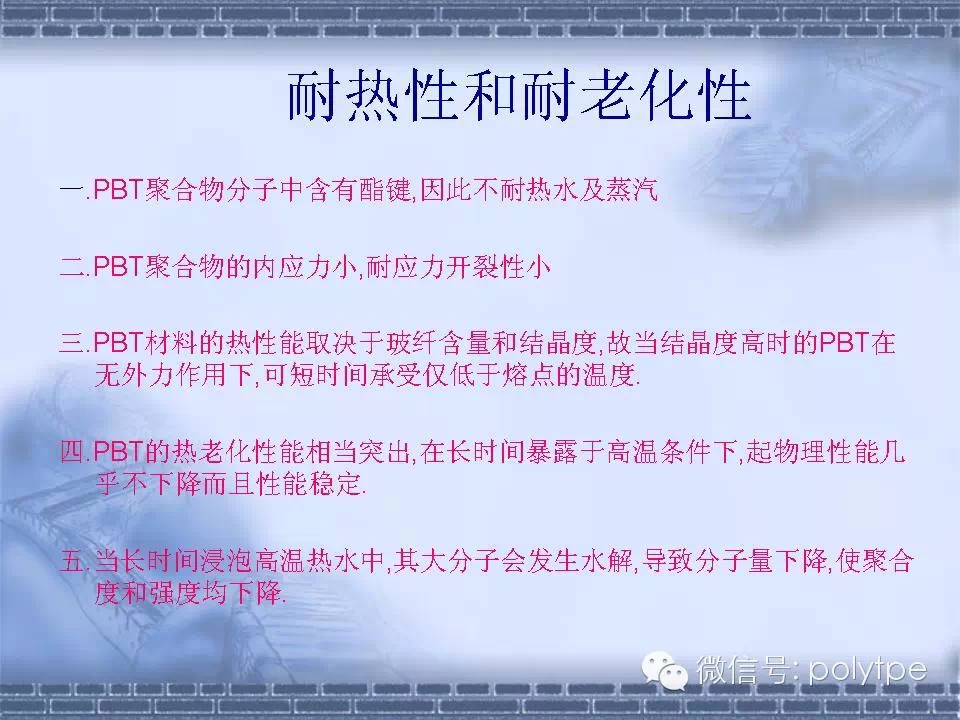

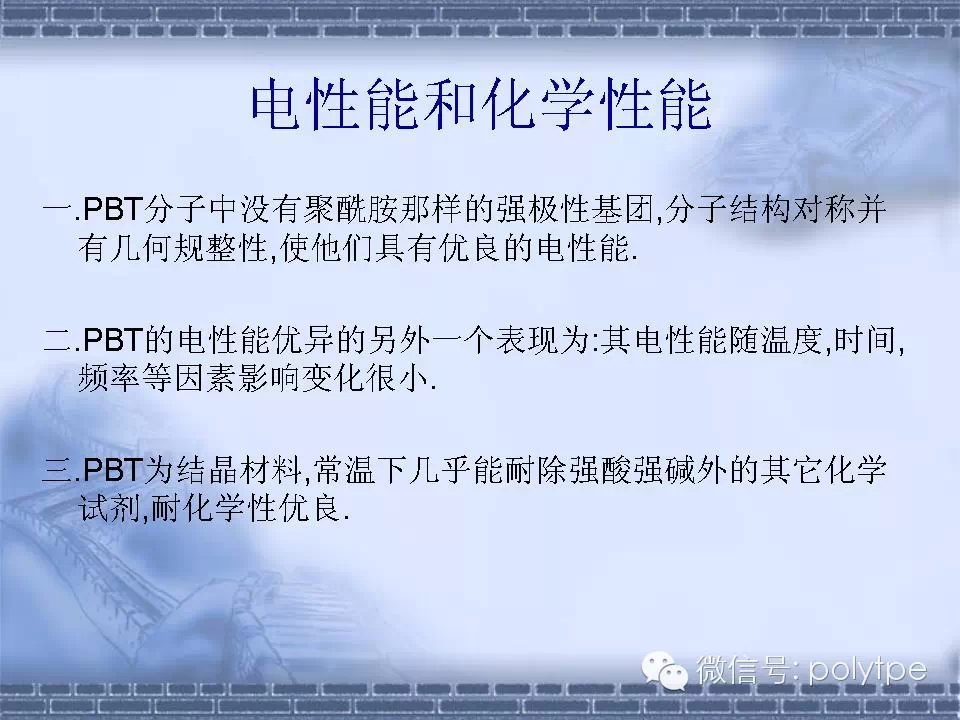

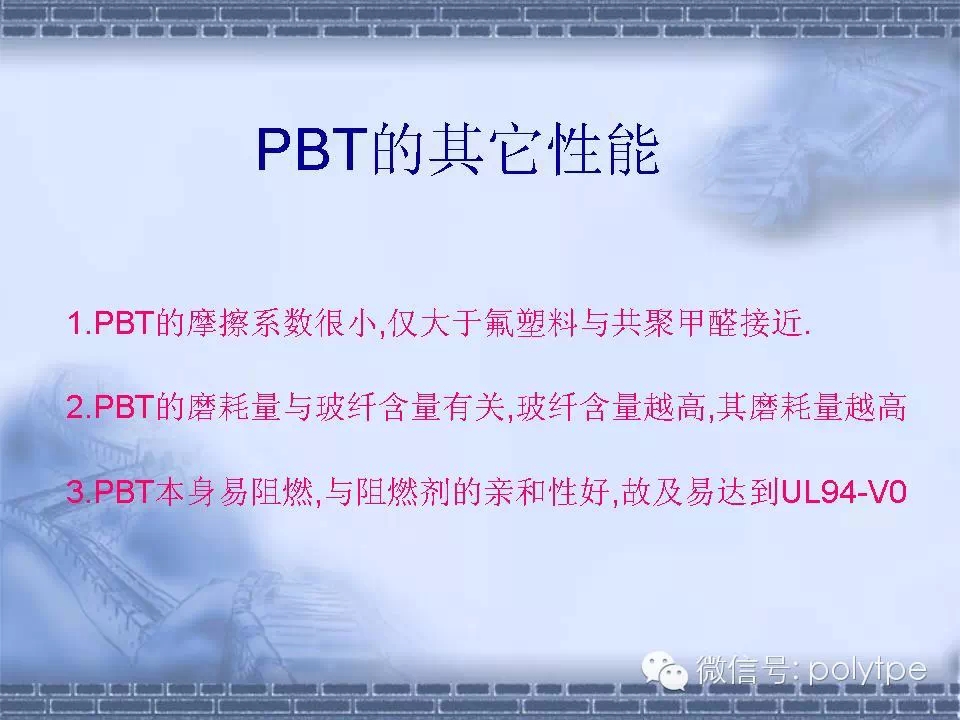

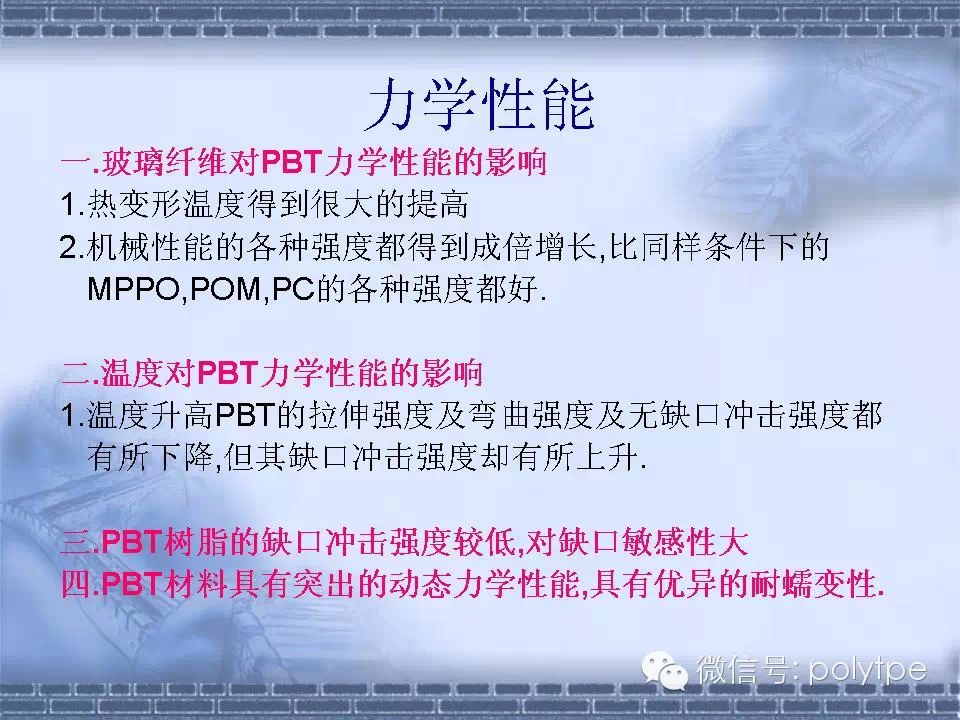

二、聚對苯二甲酸丁二醇酯（PBT）的特性與應用

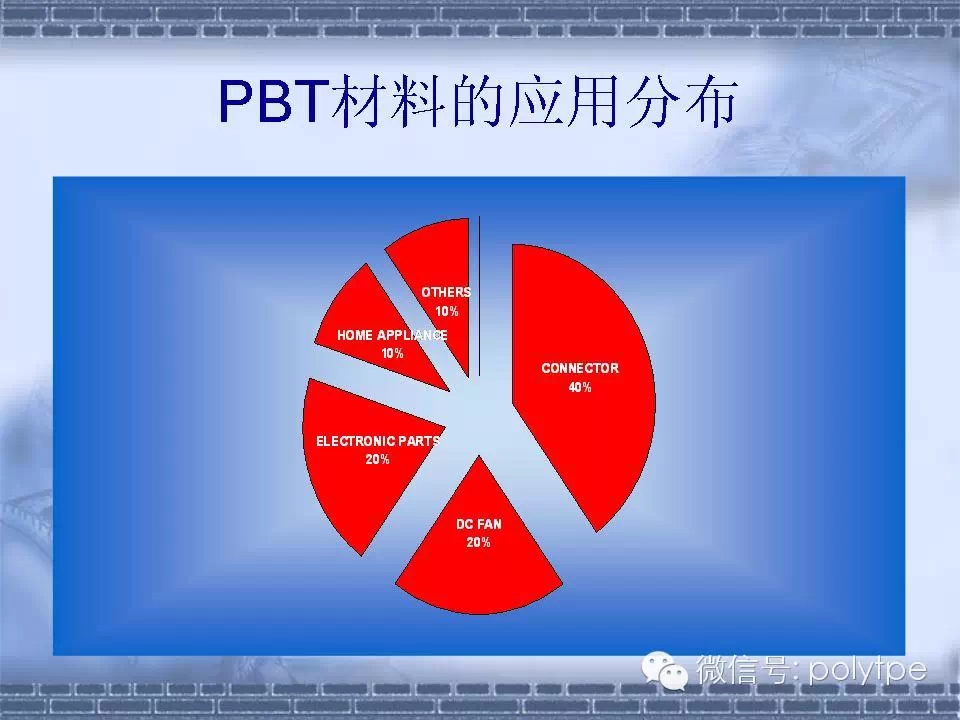

2、PBT的應用（通常指改性品種）；

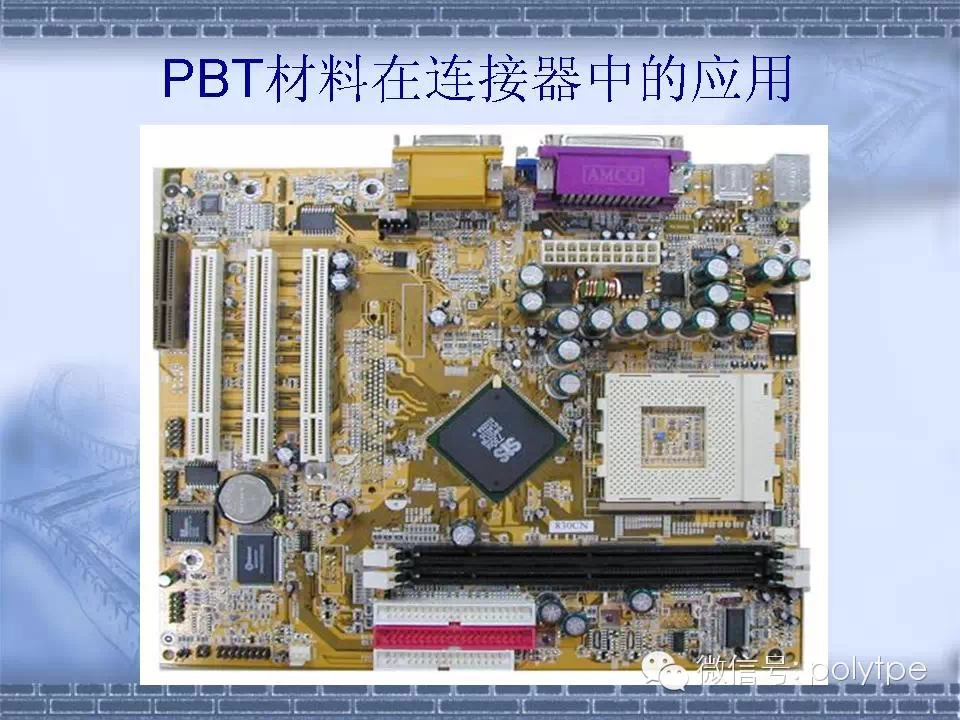

a、電子電器：連接器、開關零件、家用電器、配件零件、小型電動罩蓋或（耐熱性、阻燃性、電氣絕緣性、成型加工性）；
b、汽車：
1、外裝零件：主要有轉角格珊、發動機放熱孔罩等；
2、內部零部件：主要有內鏡撐條、刮水器支架和控制系統閥；
3、汽車電器零件：汽車點火線圈絞管和各種電器連接器等。
（PBT用于汽車上的數目還不及尼龍、聚碳和聚甲醛，但隨著低翹曲性PBT的出現，今后必將在汽車零部件上得到更多的應用）
c、機械設備：視頻磁帶錄音機的帶式傳動軸、電子計算機罩、水銀燈罩、電熨斗罩、烘烤機零件以及大量的齒輪、凸輪、按鈕、電子表外殼、照相機的零件（有耐熱、阻燃要求）
三、PBT塑料的粘接：
根據不同需要，可以選擇以下粘合劑：
1. TG-3200：單組分常溫固化軟彈性防震粘合劑，耐高低溫，但粘接速度慢，膠水通常要1天或幾天時間才能固化完畢。
2. TS-8602瞬間粘接劑，可以數秒鐘或數十秒鐘快速粘合PBT，但膠層硬脆，不耐水。
3. TE-9270類，雙組分膠，膠層柔軟，適合PBT大面積粘接或復合。但耐高溫性能較差。
4.TE-9249類膠：雙組分膠，耐高溫。
5.sili-1706:單組份室溫硫化膠，固化后是彈性體具有優秀的防水，防震粘合劑，耐高低溫， 1-2mm厚度的話，5-6小時基本固化，有一定的強度。完全固化的話需要至少24小時。單組份，不需要混合，擠出后涂抹靜置即可，無需加溫。
PBT的工藝特點
PBT注塑之前一定要在110～120℃的溫度下干燥3小時左右，成型加工溫度為250～270℃，模溫控制在50～75℃為宜。因該料從熔融狀態一經冷卻，則會立即凝固結晶，故其冷卻時間較短；若噴嘴溫度控制不當（偏低），流道（水口）易冷卻固化，會出現堵嘴現象。若料筒溫度超過275℃或熔料在料筒中停留時間超過30分鐘，易引起材料分解變脆。PBT注塑時需用較大水口進膠，不宜使用熱流道系統，模具排氣要良好，宜用“高速、中壓、中溫”的條件成型加工，防火料或加玻纖的PBT水口料不宜再回收利用，停機時需用PE或PP料及時清洗料管，以免碳化。
PBT的加工條件：
|
干燥溫度（℃） |
110～120 |
干燥時間約（hr） |
2～3 |
||
|
模具溫度（℃） |
50～75 |
殘料量（mm） |
2～6 |
||
|
熔膠溫度（℃） |
250～270 |
背壓（MPa） |
5～10 |
||
|
注射壓力（MPa） |
100～140 |
鎖模力約(ton/in2) |
3～4 |
||
|
注 塑 速 度 |
高 速 |
回料轉速(rpm) |
70～90 |
||
|
螺 桿 類 別 |
標 準 螺 桿（直 通 式 噴 嘴） |
||||
|
停 機 處 理 |
關料閘啤清即可 |
碎料翻用（%） |
15～25 |
||
|
備注：防火PBT需要用PE料過炮，水口料不宜回收利用。 |
|||||
PBT的模具制作：
|
合 適 壁 厚mm） |
1.5～4（排氣要充分） |
|
澆 口 設 計 |
不宜用熱流道系統；大部分澆口均宜，因為需高速注塑， |
|
澆口通常要較大，針點形、潛水澆口的直徑應為1.5mm |
|
|
收 縮 率 （%） |
1.7～.2.3%，成型后48小時內仍有少許收縮（0.05%） |
